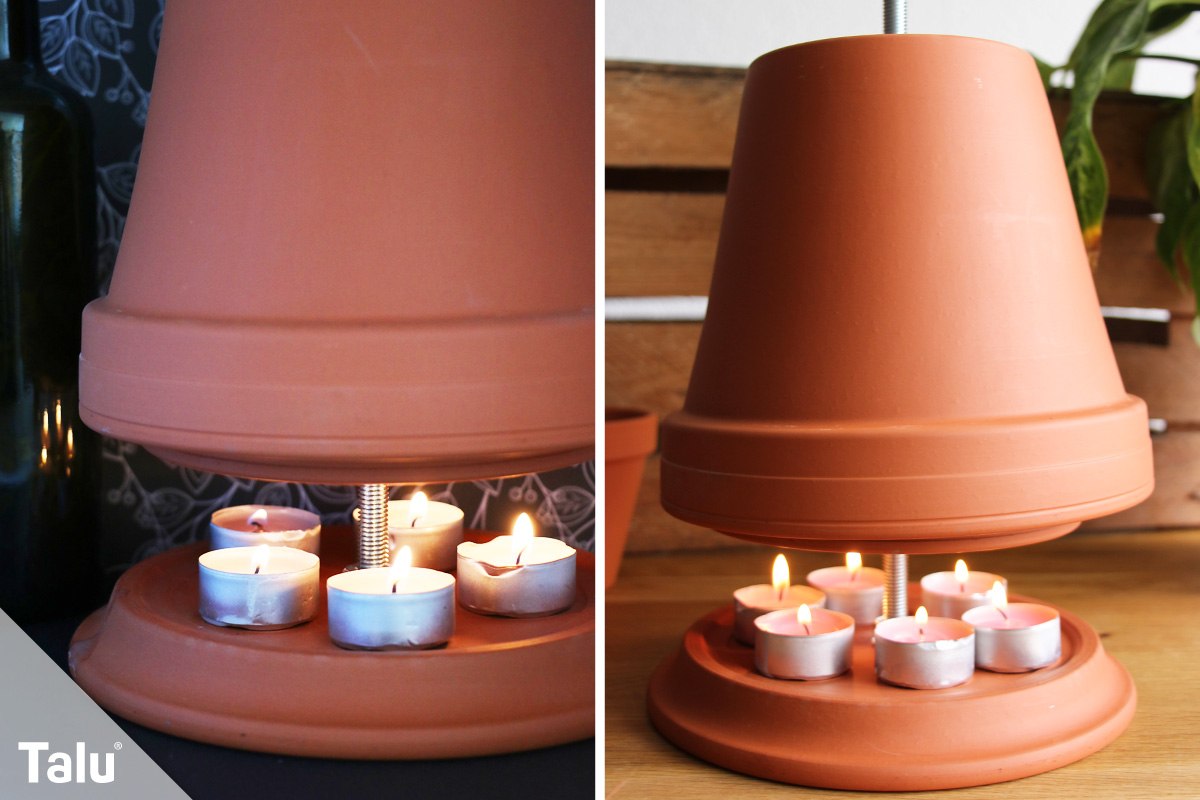

Teelichtheizung/Kerzenofen – Anleitung für eine DIY Tontopf-Heizung
Eine dekorative Teelichtheizung sorgt sowohl im Sommer, als auch im Winter für Wärme am Tisch – aber noch mehr sorgt der selbstgebaute Kerzenofen für Gemütlichkeit. Wir zeigen in dieser Anleitung, wie Sie solch eine Tontopf-Heizung selber bauen können.
Wie ein Miniatur-Lagerfeuer in den eigenen vier Wänden, auf dem Balkon oder im Garten, sorgt die Teelichtheizung für gleichmäßige Wärme. Im Test zeigen wir Ihnen ganz genau, wie diese Wärmeverteilung funktioniert. Doch vorher verraten wir, wie Sie einen Kerzenofen dieser Art selbst bauen können.
Inhalte
Material

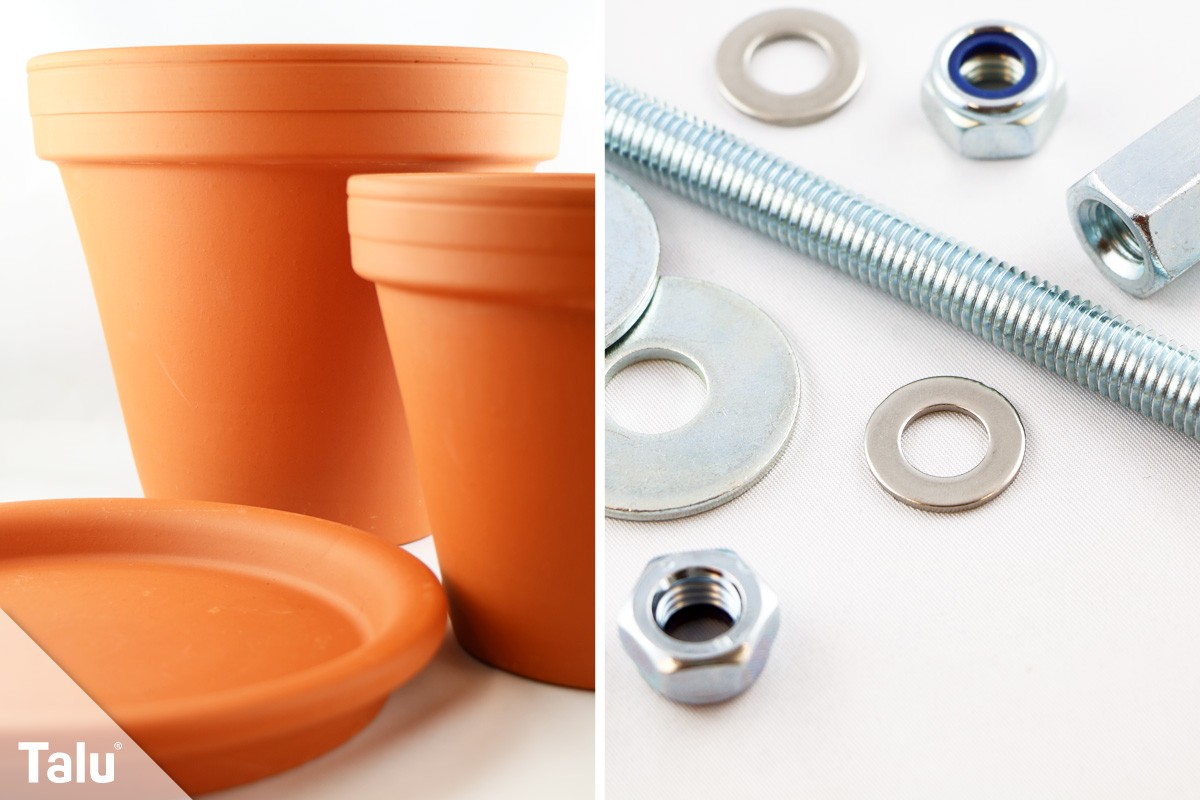

Sie benötigen für eine Tontopf-Heizung:
- Metallsäge
- Maßband
- Schraubstock
- Dickes Klebeband
- Gewindestange (10er, M10)
- 5 Muttern
- Verbindungsmutter als Abstandshalter (M10)
- 2 Unterlegscheiben (Gr. 10)
- 4 größere Unterlegscheiben (Karosseriescheiben)
- 2 Tontöpfe mit Löchern im Boden (d = 20 cm und d = 16 cm)
- Tonuntersetzer (d = 20 cm)
- Bohrmaschine mit entsprechenden Aufsätzen
Alle verwendeten Materialien können Sie im Baumarkt kaufen für etwa 10 €. Damit ist der selbstgebaute Kerzenofen eine günstige und dennoch effiziente Variante einer Tontopf-Heizung.
Anleitung – Teelichtheizung
1. Schritt: Zu Beginn bohren Sie ein Loch mit einem Zentimeter Durchmesser in den Tonuntersetzer. Dieses sollte natürlich mittig sitzen. Messen Sie die Mitte genau aus. Anschließend kleben Sie den Punkt mit dickerem Klebeband ab. Das verhindert, dass der Ton beim Bohren splittert.
2. Schritt: Anschließend muss die Gewindestange auf die richtige Länge zugesägt werden, da es diese nur mit einer Länge von 15 cm und 100 cm im Baumarkt gibt. Für die Teelichtheizung benötigen Sie eine Gewindestange mit der Länge von 30 cm. Spannen Sie die Gewindestange demnach in einen Schraubstock und sägen Sie diese zu.

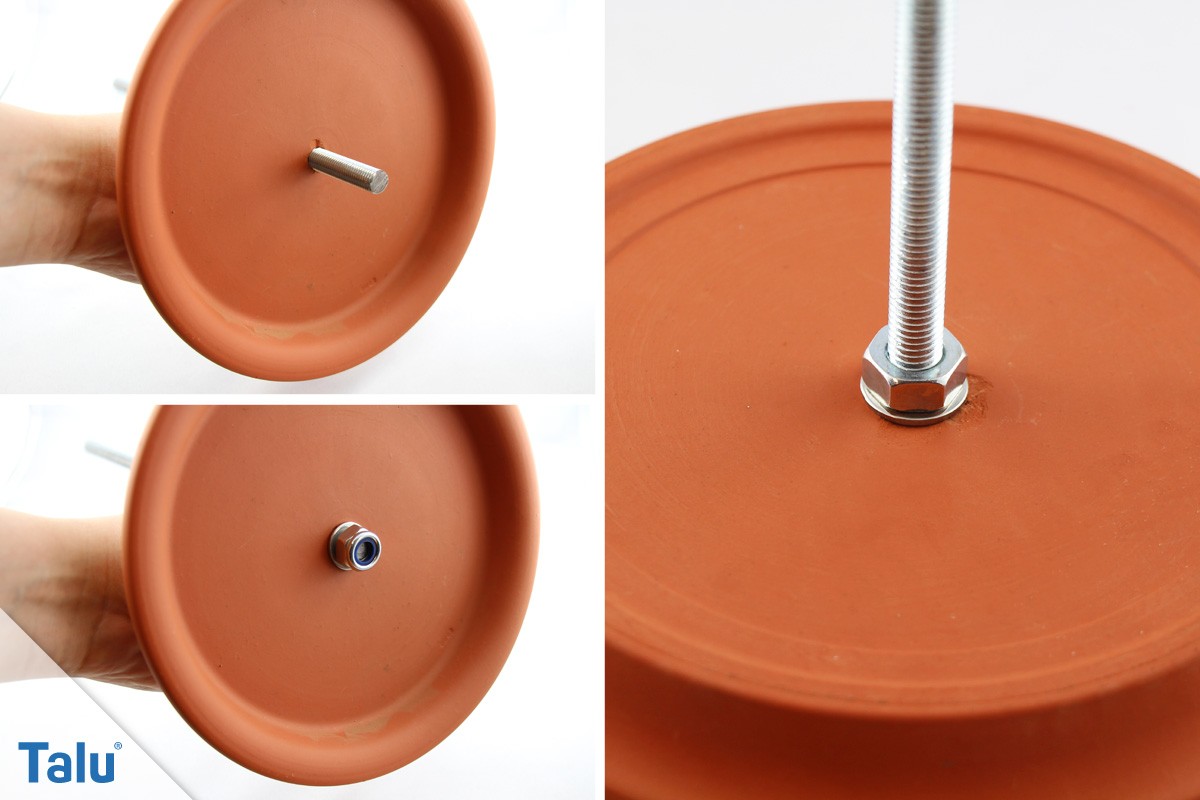

3. Schritt: Führen Sie die Gewindestange nun durch das Loch im Untersetzer. Dieser wird nun beidseitig mit jeweils einer kleinen Unterlegscheibe (Gr. 10) und einer Mutter fixiert.
Achten Sie darauf, dass der Untersetzer andersherum, also auf dem Kopf benötigt wird.

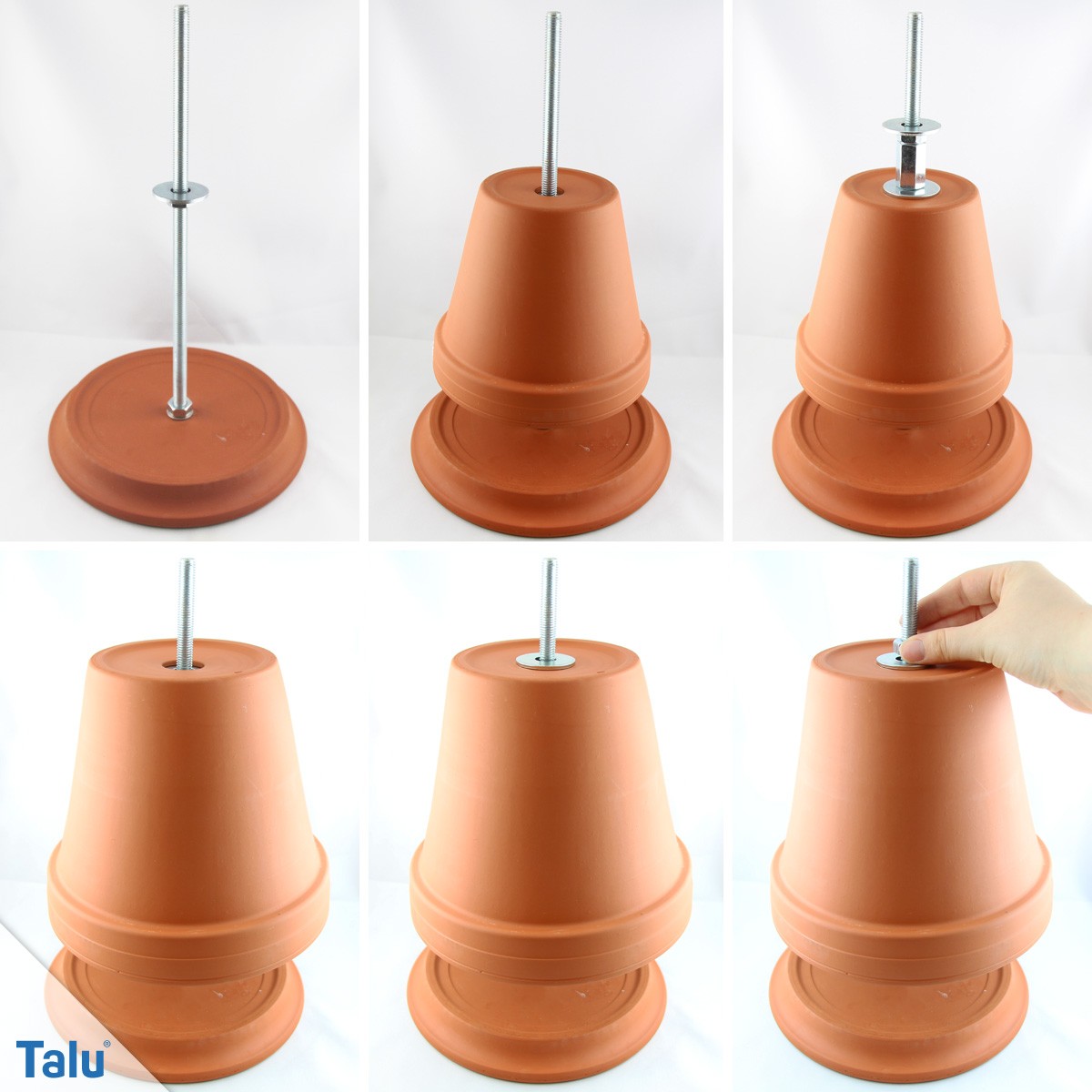

4. Schritt: Danach wird eine dritte Mutter oben auf die Stange gedreht. Drehen Sie diese etwa 15 cm herunter. Auf diese Mutter wird nun eine große Unterlegscheibe gelegt. Jetzt stülpen Sie den kleineren Topntopf (d=16 cm) kopfüber auf diese Stange. Er liegt nun auf der Unterlegscheibe auf.
5. Schritt: Führen Sie im Anschluss die zweite große Unterlegscheibe auf die Stange und legen Sie diese auf den Topf. Jetzt stecken Sie den Abstandshalter auf die Stange und befestigen diesen mit einer weiteren, vierten Mutter.
6. Schritt: Danach legen Sie eine dritte, große Unterlegscheibe auf. Es folgt der große Tontopf (d=20 cm). Zu guter Letzt wird die letzte, große Unterlegscheibe auf die Stange geführt. Diese wird dann ebenfalls mit befestigt, mit der fünften Mutter.
Gehen Sie nochmal alle Muttern durch und sehen Sie nach, ob diese richtig fest zugedreht sind. Die Teelichtheizung ist nun fertig und einsatzbereit!

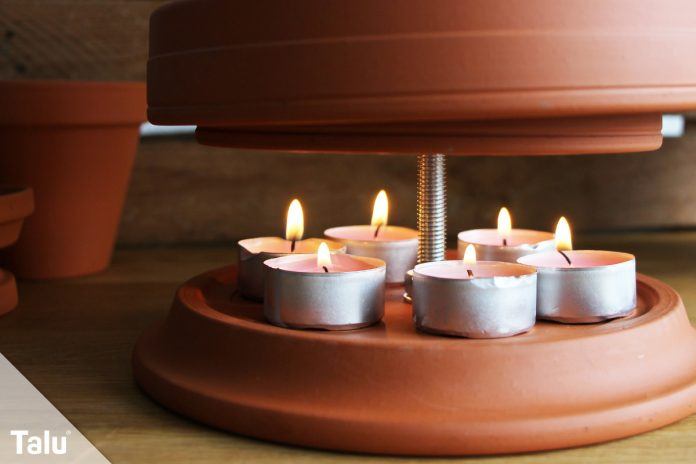

Die Teelichter werden nun auf den Untersetzer gestellt und angezündet. Wenn Sie die Tontöpfe etwas höher an der Stange platzieren, können Sie Teelichter auch in kleinen Gläsern darunter aufgestellt werden. Dabei geht aber Wärme verloren.
Anleitungs-Video
Im Video sehen Sie noch einmal alle Schritte des Zusammenbaus einer Teelichtheizung.
Heizen mit Kerzenofen
Das Heizen mit einem Kerzenofen dieser Art hat Vor- und Nachteile. Die Tontöpfe und auch die Gewindestange fungieren in der Teelichtheizung als Wärmespeicher. Die Hitze freistehender Kerzen würde einfach verpuffen und im Raum verloren gehen. Die darüber befindlichen Tontöpfe nehmen die abgegebene Wärme der Kerzen auf und speichern diese. Dann geben die Töpfe diese Wärme langsam an den Raum ab.
Die Vorteile einer Tontopf-Heizung:
- nachhaltige Erwärmung
- die Tontopf-Heizung verfügt über eine größere Oberfläche, diese sorgt für gleichmäßige Wärmeverteilung
- man kann sie daran die Hände wärmen
- wird nicht zu heiß
- die Wärme wird im Raum verteilt
Teelichtheizung testen
Der zu beheizende Raum hat eine Größe von 15 m². Der Raum befindet sich in einer Altbauwohnung und es ist Herbst, demnach kühler.
Der Teelichtofen wurde für 45 Minuten in Betrieb genommen und der Anstieg der Temperatur mit einem Thermometer verfolgt.
1. Test: Teelichtheizung mit drei Teelichtern. Die Temperatur stieg nach 45 Minuten im Raum um 0,5 C°.
2. Test: Tontopf-Heizung mit acht Teelichtern. Die Temperatur stieg im Raum um 1 C° an.
3. Test: Es wurde direkt neben dem Kerzenofen gemessen. Die Temperatur stieg direkt daneben, als würden Sie am Tisch sitzen, auf dem die Teelichtheizung steht, um 2,5 C° an.
Eine Teelichtheizung ist demnach nicht dafür geeignet, um einen ganzen Raum über längere Zeit heizen zu können. Aber in der näheren Umgebung der Tontopf-Heizung ist deutlich ein Anstieg der Wärme zu verspüren. Der Kerzenofen eignet sich daher als zusätzliche Wärmequelle im Winter und gemütlicher Blickfang auf dem Tisch. Im Sommer kann man die Teelichtheizung auch gern draußen auf dem Balkon platzieren.
3 Comments
Lieber Designer zuerst einmal vielen Dank für die Idee.
Wie groß/ lang soll die Abstandsmutter am besten sein?
Ich schätze 5cm und dann kommt noch die Mutter M10 drauf
Danke für eventuelle Info.
Freundlicher Gruß
Soeben alles gekauft, für etwa 10€. Also wie im Artikel erwähnt.
Montage hat gefühlte 3 Minuten gedauert. Super schnell also.
Abkleben, Loch bohren, alles zusammen „schrauben“, fertig.
Jetzt gerade hab ich sie mit 5 TL im betrieb auf meinem Schreibtisch, quasi 40cm von mir entfernt, stehen.
Optisch soweit kein besonderer Blickfang, aber dennoch durch das wohlige Kerzenlucht eine , passiv angenehme Sache.
Zur Hitzeentwicklung: hatte mal kurz nachjustieren müssen um die Töpfe etwas weiter abzusenken und so die Hitze besser einzufangen. Der obere Topf braucht durchaus seine Zeit um heiß zu werden (+10min.)
Allerdings durfte ich dabei auch feststellen, dass der untere Topf bereits so heiß wurde das man ihn ohne Handschuhe nicht mehr anfassen konnte.
Und nun wie ich hier schreibe wird auch der Obere spürbar wärmer und dürfte in paar Minuten sicherlich ebenfalls extrem heiß sein.
Ich finde das durchaus in Ordnung so, schließlich soll man ja nicht direkt an den Topf hinlangen oder dagegen stolpern.
Hier lässt sich auch bestimmt noch etwas rumprobieren wel he Abstände hier den besten Output erzeugen. (Abstand Unterteller zu Topf1/ topf1 zu topf2)
Von der Hitze welche sich im oberen Topf angesammelt hat merkt man jedoch nichts wenn man nur daneben sitzt oder die Hand hinhällt.
Tatsächlich erst wenn man ihn anfasst.
Mal sehn ob das Gerät nich sehr viel heißer wird. Update folgt also in Kürze.
Fahren morgen nach Spanien in ein unbeheitztes Haus und werden testen .
